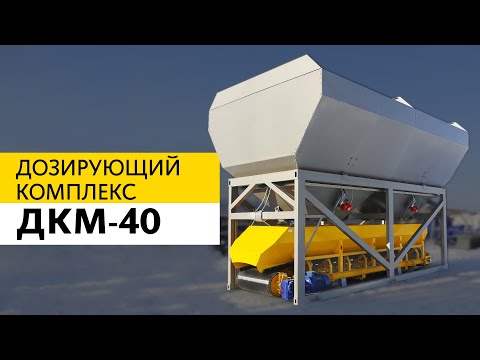

Это усиленный дозирующий комплекс с большой разовой дозой загрузки. Идеально подходит для бетонных заводов с производительностью от 60 м³ в час.

Общий объем бункеров 40 м³ (каждый бункер объёмом 20 м³): два бункера установлены на специальной раме.

На каждом бункере имеется по два секторных затвора, управление которым производится с помощью установленного на нем пневмоцилиндра. управление которыми производится с помощью установленного на нем пневмоцилиндра. За счет применения двух затворов: основного и добавочного, удается достичь высокой точности. На каждой секции установлен вибратор-встряхиватель MVE 300/3 – всего 4 штуки.

For installation of a dosing complex DKM-40 It does not require the production of special foundation, The complex is set on a flat, dense area.

Для обеспечения работоспособности дозирующего комплекса он должен быть подключен к магистрали сжатого воздуха с рабочим давлением не менее 0,6…0,8 мПа.
Для установки компрессора, в раме дозирующего комплекса уже предусмотрена площадка для его размещения. Это позволяет закрыть компрессор от влияния пыли от завода и атмосферных осадков.

Дозатор инертных (конвейер) ДИ-6 установлен под бункерами на четырех высокоточных тензодатчиках общей грузоподъемностью 8 тонн.

Инертные (песок, отсев, щебень и прочее) подаются в бункеры с помощью грузоподъемных механизмов. Для защиты от попадания в бункеры крупных фракции на бункера могут быть установлены решетки с ячейкой 100 мм х 100 мм или других размеров (опция).

Далее вся работа осуществляется с помощью пульта управления (зависит от выбранной комплектации, возможна поставка с автоматическим пультом управления). Открываются затворы двух секций первого бункера и подается основная доза первого компонента. Точная дозация осуществляется автоматикой и импульсным открытием одной секции первого бункера.

За набором необходимой дозы оператор следит автоматика. При затруднение в подаче инертных из бункеров, кратковременно приводятся в действие вибраторы-встряхиватели MVE 300/3 на необходимой секции бункера. По мере набора и взвешивания автоматика включает привод конвейера-дозатора ДИ-6 и взвешенная доза инертных поступает в приемный бункер. Далее в такой же последовательности осуществляется подача и взвешивание следующего компонента из второго бункера.

After unloading conveyor-dispenser inert CI-6, the dosing cycle is repeated.

Can be supplied in a protective coating of zinc. The coating is applied by cold galvanizing.

Technical Features

• Total volume of bunkers, m³ 40
• Volume of one bunker, m³ 20
• Vibrator power, kW 2
• The maximum dose weighing kg 14 910 $
• Batching error,% ±1
• Belt speed, m c 1,9
• The pressure in the pneumatic system, MPa 0,6...0,8
• Aggregate size, mm max 100
• Supply voltage, V/Hz 380/50
• Power installed, kW 19,7
• Затвор секторный с пневмоприводом, шт 4
• Weight, kg 6700
• Height, mm 4354
• Width, mm 3586
• Length, mm 7441
