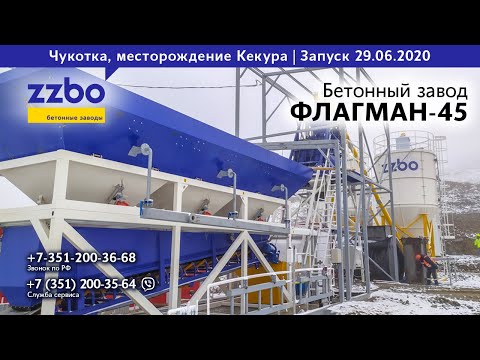

Бетонный завод ФЛАГМАН-45
Сегодня 16.06
USD ЦБ 1
Показать цены:
37 893 333 ₸
в том числе НДС 12%
Выгодный лизинг от 6,9%
Доставка по РФ и СНГ
Гарантия 2 года
Паспорт завода PDF
Запросить условия
и сроки поставки
Перезвоним в течение 15 минут
Уточним требования к оборудованию
Отправим цены и условия поставки
8 400 000 ₸
- Двухвальный бетоносмеситель БП-2Г-1200
- Скип (ковш) для загрузки смеси с донным затвором
- Лебедка для подъема скипа с электротормозом
- Пневмозатвор "Camozzi" - двойной
- Комплект для подключения пневмооборудования
- Система смазки подшипниковых узлов - ручная
- Броня сменная чешуйчатого типа. Материал: износостойкий чугун 15 мм
- Спицы усиленные (стальное литье) крепление типа "кулак"
- Лопасти сменные. Материал: Чугун ЧХ16Н2Т (хромистый высоколегированный износостойкий)
- Электроразводка для подключения пульта управления
- Паспорт на бетоносмеситель
3 266 667 ₸
- Рама опорная, мобильная. Установка без фундамента
- Конструкция усиленная, адаптированная для выгрузки бетона на высоте 4 000 мм
- Платформа бетоносмесителя с опорными конструкциями
- Трапы для обслуживания оборудования
- Ограждения по периметру площадки
- Лестница с перилами
- Воронка для выгрузки бетона с резиновой направляющей
- Скиповые пути - рельсы
- Крепежные конструкции для трубопроводов и электрических кабелей
- Покрытие: дробеструйная обработка, двойная окраска в камере с сушкой
- Усиленные и защищенные места установки операторской кабины
8 711 111 ₸
- Рама опорная. Установка без фундамента
- Бункера инертных материалов 3 штуки по 12 куб. метров (3 х 12)
- Подготовка под установку регистров для обогрева инертных материалов
- Пневмораспределители "Camozzi" (Италия) - 6 штук
- Пневмозаслонки "Camozzi" (Италия) - 6 штук
- Фильтр-регулятор "Camozzi" - 1 штука
- Вибраторы OLI MVE 300\3 - 6 штук
- Конвейер инертных материалов (доза 0-2500 кг). Скорость ленты 1,6 м\с
- Футерованный приводной мотор-барабан 11 кВт с системой плавного пуска (при заказе с пультом)
- Станция натяжения барабана
- Тензодатчики SBA-2T 2 тонны "CAS" (Ю. Корея) - 4 штуки
- Коробка соединительная "CAS" (Ю. Корея)
- Усилитель сигнала - преобразователь весовой
2 338 519 ₸
- Опорная рама (порошковая окраска). Масса 200 кг
- Дозатор цемента с дозацией 500 кг (порошковая окраска):
- Два входных патрубка под шнеки (один закрыт крышкой)
- Соединительный кожух с хомутами
- Система избыточного давления
- Разгрузочная дисковая пневмозаслонка "Camozzi" ∅200
- Тензодатчики Cas BSA500 - 3 штуки
- Усилитель сигнала - преобразователь весовой
- Пневмораспределители "Camozzi" (Италия) - 3 штуки
- Вибратор OLI MVE 21 - 1 штука
- Дозатор воды на 250 литров (порошковая окраска):
- Тензодатчики Cas BSA500 - 3 штуки
- Разгрузочная шаровая пневмозаслонка ∅50 "Camozzi"
- Насос Calpeda NM 50-12 FВ
- Система распределенного впрыска воды и хим. добавки
- Усилитель сигнала - преобразователь весовой
- Дозатор хим добавки 30 литров из нержавеющей стали:
- Тензодатчики Cas BСA100 - 1 штука
- Разгрузочная шаровая пневмозаслонка ∅50 "Camozzi"
- Усилитель сигнала - преобразователь весовой
632 593 ₸
- Компрессор Abac 6000-270 CT7,5 в сборе
- Производитель Abac (Италия)
- Рессивер 270 литров
- Производительность 827 л\мин
- Мощность 5,5 кВт
- Режим работы полностью автоматический "одна" кнопка
- Количество рецептов в базе - 300
- Программное обеспечение: учет расхода материалов и работы оборудования, удаленный доступ и контроль за работой
- Контроллер "Omron" (Япония) серии CP1L
- Сенсорная панель управления "Omron" (Япония) серии NB. Диагональ 10,1 дюйма, широкий угол обзора, TFT-экран, 65 000 цветов.
- Система контроля достижения гомогенности смеси и ее подвижности
- Флеш-накопитель Transcend 4Gb
- Пульт управления в пылевлагозащищенном корпусе IP54
- Силовой шкаф в пылевлагозащищенном корпусе IP54
- Управляющая, защитная и коммутационная аппаратура «Schneider Electric» (Франция)
- Панель управления ручная с пылевлагозащищенными кнопками на мнемосхеме
- Комплект блокировочных датчиков и датчиков положения исполнительных механизмов (скипа, затвора смесителя и т.п.)
- Комплект силовых кабелей и кабелей управления, защищенных металлорукавом (в мобильных заводах уже проложены в раме)
- Частотный преобразователь «Schneider Electric» для конвейера ДК (при необходимости)
- Комплект схем и руководство по эксплуатации
544 444 ₸
- Кабина оператора. Обшивка оцинкованным крашеным профлистом, доборные элементы, влагозащитная пропитка пола
- Антикоррозийная защита каркаса, утепление толщиной 60мм
- Звукоизоляция, защита от осадков
- Два смотровых окна (ПВХ, двойной стеклопакет), утепленная дверь с замком
- Освещение
- Строповочные петли
- Вес 180 кг
1 296 296 ₸
- Метизы для сборки РБУ: дозирующего комплекса, эстакады, шнека, силоса
- Метизы комплектующих
- Трос для закрепления шнека
- Комплект для подключения БД (пневмотруба, рукава, отводы, хомуты RVC 51-70, воздуховод PVC-5-C-60)
- Блок концевых выключателей для БД
- Комплект для водоподведения (трубы, отводы, муфты, тройники, анкерные болты, кронштейны)
- Комплект для пневмосистемы РБУ (пневмошланги, пневмотруба, фитинги, метизы)
- Комплект проводов для подключения
- Муфты соединительные (5 наименований)
- Уплотнитель
- Кислотный клей-герметик TempPlus
8 711 111 ₸
- Металлоконструкции каркаса утепления. Масса 5,5 тонн
- Модульная изолированная сендвич-обшивка бетонного завода по всему периметру
- Ограждающие конструкции - панели типа "сэндвич" толщиной 60 мм. Утеплитель - пенополиуретан. Приведенное сопротивление теплопередачи 2,1 м.кв.С/Вт. Площадь 360 м.кв
- Смотровые окна (ПВХ, двойной стеклопакет) - 5 штуки
- Утепленная входная дверь - 1 штука
- Доборные элементы
- Система автономного отопления внутреннего пространства завода с циркуляционным насосом
- Система вытяжной вентиляции внутреннего пространства завода
- Комплект для сборки конструкций (метизы, пена, герметик, резина, брезент и прочее)
- Внутренняя электроразводка: прокладка кабеля в металлическом перфорированном лотке и в металлорукаве, вводное распределительное устройство ВРУ
- Oсвещение первого этажа и зоны обслуживания бетоносмесителя, выключатели, розетки
- Стяжные ремни для удобства монтажа, упаковка
1 477 778 ₸
- Крышки бункеров инертных материалов (утепленные) - 3 штуки
- Механизм подъема\опускания крышки с системой безопасности от обрыва троса - 3 штуки
- Привод мотор-редуктор. Мощность 1,5 кВт - 3 штуки
- Стационарная панель управления крышками бункеров
637 778 ₸
- Универсальные двухрядные регистры обогрева бункеров инертных материалов - 3 комплекта
- Тип теплоносителя пар (горячий воздух под напором)
- Тепловая нагрузка до 180 градусов
- Полный комплект разводки паропроводов (воздуховодов) от теплового центра до регистров установленных в бункерах инертных. Расстояние от теплового центра до завода не более 1,5 метра. Общая протяженность паропроводов (воздуховодов) не более 7 метров
- Комплект запорной арматуры для работы и обслуживания системы обогрева завода
- Тепловая нагрузка до 180 градусов
9 255 556 ₸
- Рама опорная. Установка без фундамента
- Бункера инертных материалов 3 штуки по 18 куб. метров (3 х 18)
- Подготовка под установку регистров для обогрева инертных материалов
- Пневмораспределители "Camozzi" (Италия) - 6 штук
- Пневмозаслонки "Camozzi" (Италия) - 6 штук
- Фильтр-регулятор "Camozzi" - 1 штука
- Вибраторы OLI MVE 300\3 - 6 штук
- Конвейер инертных материалов (доза 0-3000 кг). Скорость ленты 1,6 м\с
- Футерованный приводной мотор-барабан 15 кВт с системой плавного пуска (при заказе с пультом)
- Станция натяжения барабана
- Тензодатчики SBA-2T 2 тонны "CAS" (Ю. Корея) - 4 штуки
- Коробка соединительная "CAS" (Ю. Корея)
- Усилитель сигнала - преобразователь весовой
1 094 074 ₸
- Бак для воды БВ-7 в сборе
- Паропровод для нагрева воды паром
- ТЭН нагрева воды. Мощность 9 кВт
- Датчик уровня
- Пневмокран "Camozzi" (Италия) на залив воды
- Пульт управления ТЭНами для автоматической поддержки положительной температуры воды при длительном простое
- Комплект проводов для подключения пультов
- Паспорт на БВ-7
8 228 889 ₸
- Котел КВ-ГМ-0,7
- Газовая горелка Baltur TBG 85 P (Италия) (опционально дизель)
- Газовая рампа BM.412 TBG
- Теплообменник 100-60
- Расширительный бак
- Насос Calpeda NM 50-12 FВ (Италия)
- Насос Calpeda NM4 40/16B/A, под темп 100град (Италия)
- Запорная арматура
- Пружинный предохранительный клапан
- Накопительный бак 1,5 т
- Утепленный блок бокс с освещением
- Окно ПВХ, дверь
- Система автоматики
- Бак топливный с визуальным контролем уровня. Объем 600 л
- Система водоподготовки воды с омагничивателем
- Тепловая пушка для легкого пуска и аварийного обогрева
- Техническая документация
7 757 037 ₸
- Котел КВ-ГМ-0,7
- Дизельная горелка Baltur TBL 85 P (Италия)
- Теплообменник 100-60
- Расширительный бак
- Насос Calpeda NM 50-12 FВ (Италия)
- Насос Calpeda NM4 40/16B/A, под темп 100град (Италия)
- Запорная арматура
- Пружинный предохранительный клапан
- Накопительный бак 1,5 т
- Утепленный блок бокс с освещением
- Окно ПВХ, дверь
- Система автоматики
- Бак топливный с визуальным контролем уровня. Объем 600 л
- Система водоподготовки воды с омагничивателем
- Тепловая пушка для легкого пуска и аварийного обогрева
- Техническая документация
238 519 ₸
- Решетка с секцией 100х100 (70х70). Высота ячейки 70 мм. Вес 175 кг
4 464 444 ₸
- Теплогенератор ТГВ-250. Теплообменник и камера сгорания из нержавеющей стали
- Горелка дизельная Baltur Spark 35 DSGW (Италия) (опционально газ)
- Вентилятор ВР 6-13М-8 (Россия). Мощность 22 кВт
- Многоступенчатая система безопасности
- Бак топливный с визуальным контролем уровня. Объем 600 литров
- Силовой шкаф управления. Режимы работы: автоматический
- Паспорт на ТГВ-250
6 227 407 ₸
- Теплогенератор ТГВ-600. Теплообменник и камера сгорания из нержавеющей стали
- Горелка дизельная Baltur TBL 85P (Италия)
- Вентилятор ВР 6-20 №8, 37 кВт, 3000 об/мин, лев. 270. 380/660 двигатель.
- Многоступенчатая система безопасности
- Бак топливный с визуальным контролем уровня. Объем 600 литров
- Силовой шкаф управления. Режимы работы: автоматический
- Паспорт на ТГВ-600
98 519 ₸
- Датчик уровня цемента RLB в сборе
- Установочное кольцо
- Эксплуатационная документация
103 704 ₸
- Насос Calpeda (Италия) MXH 202E в сборе для подачи хим. добавки
- Производительность 80 литров\мин.
- Мощность 0,33 КВт
- Масса вместе с упаковкой 6,9 кг
- Паспорт на насос
82 963 ₸
- Затвор дисковый VFA300-LT
- Ручка для управления затвором
- Эксплуатационная документация
57 037 ₸
- Вибратор в сборе в упаковке
- Возмущающая сила 321 кг
- Паспорт на вибратор
202 222 ₸
- Насос Calpeda (Италия) NM 40-12 FA в сборе для подачи воды
- Производительность 550 литров\мин.
- Мощность 1,1 Квт
- Масса вместе с упаковкой 27 кг
- Паспорт на насос
1 591 852 ₸
- Шнек "SCUTTI" (Италия) в сборе
- Диаметр трубы 219 мм, длина трубы 11 500 мм (разборный состоит из четырех частей по 3, 2,2 ,3,7 и 2,98 метра, соединяется фланцем)
- Привод: мотор-редуктор "SIEMENS" (Германия). Мощность 15 кВт, 300 об\мин
- Отбалансированный вал с цельновитой спиралью
- Входное соединение - шар с регулировкой
- Смотровой люк для очистки и обслуживания
- Дробеструйная обработка, эпоксидная грунтовка, акрил-полиуретановая эмаль. Толщина: 100 мкм
- Эксплуатационная документация
3 411 852 ₸
- Силосная банка (V=68м3): крышка - 4 сектора, цилиндрическая секция - 16 секторов, конус большой - 4 сектора, конус малый
- Опорная рама
- Лестница
- Ограждение крышки - 11 секторов
- Труба закачки 102 с присоединительным замком
- Присоединительные фланцы для установки фильтра цемента, аварийного клапана, датчиков уровня, аэрации и вибратора
- Дробеструйная обработка перед покраской
- Двойная окраска (грунт, эмаль) в окрасочно-сушильной камере ATIS
- Упаковка на стойках
- Метизы для сборки силоса
- Полиуретановый герметик Soudaflex 40 FC серый 600 мл - 10 туб
- Паспорт на силос
- Режим работы полностью автоматический "одна" кнопка
- Количество рецептов в базе - 300
- Программное обеспечение : учет расхода материалов и объемов выпущенной продукции, диспетчеризация заявок (накладные), управление рецептами, удаленный доступ к управлению и контроль за работой завода (Целевая ОС: Windows)
- Ноутбук ASUS X554L 15.6" 15 с ОС Windows10 (аналог)
- Принтер Kyocera (аналог)
- Флеш-накопитель Transcend 4Gb (аналог)
- Контроллер "Omron" (Япония) серии CP1L
- Сенсорная панель управления "Omron" (Япония) серии NB. Диагональ 10,1 дюйма, широкий угол обзора, TFT-экран, 65 000 цветов.
- Система контроля достижения гомогенности смеси и ее подвижности
- Пульт управления в пылевлагозащищенном корпусе IP54
- Силовой шкаф в пылевлагозащищенном корпусе IP54
- Управляющая, защитная и коммутационная аппаратура «Schneider Electric» (Франция)
- Панель управления ручная с пылевлагозащищенными кнопками на мнемосхеме
- Комплект блокировочных датчиков и датчиков положения исполнительных механизмов (скипа, затвора смесителя и т.п.)
- Комплект силовых кабелей и кабелей управления, защищенных металлорукавом (в мобильных заводах уже проложены в раме)
- Частотный преобразователь «Schneider Electric» для конвейера ДК (при необходимости)
- Комплект схем и руководство по эксплуатации
171 111 ₸
- Жиклер распылитель 6...8 штук в зависимости от типа силоса
- Установочное кольцо для жиклера - 6...8 шт.
- Пневмоборудование: редуктор давления, электроклапана распределительного трубопровода, электроклапана жиклеров аэрации
- Эксплуатационная документация
6 237 778 ₸
- Котел-паровой горизонтальный жидкотопливный с обшивкой из нержавеющей стали
- Дизельная горелка Baltur TBL 85 P (Италия) (опционально газ)
- Многоступенчатая система безопасности
- Бак топливный с визуальным контролем уровня. Объем 600 литров
- Насос Сalpeda (Италия) для закачки воды в котел
- Резервный насос Calpeda (Италия)
- Бак для воды. Объем 1 500 литров
- Система водоподготовки воды: фильтр грубой очистки воды, омагничиватель
- Труба отвода выхлопных газов - 3 секции. Зонт с искрогасителем
- Ерш с железным ворсом для прочистки
- Силовой шкаф управления. Режимы работы: ручной и автоматический
- Паспорт на ПГ-1000
4 282 963 ₸
- Котел-паровой горизонтальный жидкотопливный с обшивкой из нержавеющей стали
- Газовая горелка Baltur Spark 35(Италия)
- Многоступенчатая система безопасности
- Насос Сalpeda (Италия) для закачки воды в котел
- Резервный насос Calpeda (Италия)
- Бак для воды. Объем 1 500 литров
- Система водоподготовки воды: фильтр грубой очистки воды, омагничиватель
- Труба отвода выхлопных газов - 3 секции.
- Зонт с искрогасителем
- Ерш с железным ворсом для прочистки
- Топливный бак 600л
- Силовой шкаф управления.
- Режимы работы: ручной и автоматический Паспорт на ПГ-500
5 159 259 ₸
- Котел-паровой горизонтальный жидкотопливный с обшивкой из нержавеющей стали
- Газовая горелка Baltur TBG 35 P (Италия) (опционально дизель)
- Газовая арматура Baltur MM407
- Многоступенчатая система безопасности
- Насос Сalpeda (Италия) для закачки воды в котел
- Резервный насос Calpeda (Италия)
- Бак для воды. Объем 1 500 литров
- Система водоподготовки воды: фильтр грубой очистки воды, омагничиватель
- Труба отвода выхлопных газов - 3 секции.
- Зонт с искрогасителем
- Ерш с железным ворсом для прочистки
- Силовой шкаф управления.
- Режимы работы: ручной и автоматический Паспорт на ПГ-500
8 571 111 ₸
- Котел-паровой горизонтальный жидкотопливный с обшивкой из нержавеющей стали
- Горелка Baltur TBL 160P дизельная блочная двухступенчатая
- Многоступенчатая система безопасности
- Насос Сalpeda (Италия) для закачки воды в котел
- Резервный насос Calpeda (Италия)
- Бак для воды. Объем 1 500 литров
- Система водоподготовки воды: фильтр грубой очистки воды, омагничиватель
- Труба отвода выхлопных газов - 3 секции.
- Зонт с искрогасителем
- Ерш с железным ворсом для прочистки
- Топливный бак 600л
- Силовой шкаф управления.
- Режимы работы: ручной и автоматический Паспорт на ПГ-2000
- Набор сменных картриджей для фильтра цемента "MAXAIR-24" - 4 штуки
1 042 222 ₸
- Дозатор сухой хим. добавки ДСХ-90 в сборе
- Паспорт на дозатор сухой хим добавки ДСХ-90
648 148 ₸
- Фильтр цемента "MAXAIR-24" в сборе (Италия)
- Система пневмоочистки картриджей
- Установочное кольцо
- Эксплуатационная документация
1 400 000 ₸
- Нижняя рама
- Верхняя рама
- Надстройка для увеличения высоты загрузки
- Уплотнительная защитная мембрана
- Режущая система из инструментальной стали
- Инспекционное окно
- Опора шнека
- Защитная решетка
- Виброопоры - 4 штуки
- Вибратор "OLI" MVE-300\3 - 1 штука
- Эл. таль "Балканско Ехо" (Болгария) - грузоподъемность 2 тонны, мощность 3 кВт
- Пульт управления эл. талью
- Траверса для захвата мешков
- Комплект метизов для сборки
- Паспорт на растариватель
- Клапан сброса избыточного давления VDS273 в сборе
- Установочное кольцо
- Эксплуатационная документация
Зимний бетонный завод «ФЛАГМАН-45» — работа происходит в автоматическом режиме по принципу одна кнопка. Оператору необходимо выбрать марку бетона (М50…М500) и его количество для загрузки, нажать кнопку пуск цикла.
Исполнение бетонного завода — всесезонное.
Пульт управления ПА2.0 располагается внутри утепленного корпуса завода. Корпус снабжен тремя утепленными окнами, и дверью, для визуального контроля оператором всех операций завода.
Бетонный завод и утепленный корпус смонтирован на раме, которая устанавливается на ровной площадке, без использования фундамента, при этом скиповый приямок не нужен.
Двухвальный бетоносмеситель БП-2Г-1200с установлен на эстакаде с высотой выгрузки готовой смеси 4 метра. Бетоносмеситель имеет скип для подъема и загрузки смеси.
Для хранения и дозирования инертных: дозирующий комплекс ДК-36. Инертные хранятся в бункерах, количество бункеров 3 по 12 куб. метров, общий объем бункеров 36 куб. метров. Под бункерами установлен ленточный конвейер-дозатор, на котором происходит дозирование компонентов, компоненты подаются из бункеров посредством открытия пневмозатворов «Camozzi»(Италия). При наборе необходимой дозы инертных включается конвейер и инертные подаются в скип, который поднимает компоненты в бетоносмеситель. Бункера снабжены регистрами для обогрева инертных материалов в холодный период времени и утепленными крышками для защиты от атмосферных осадков. Бетонный завод снабжен регистрами обогрева зон обслуживания. Все регистры подключены к системе паропроводов для подключения любого типа парогенератора.
Цемент складируется в специальном складе — силосе цемента (не входит в базовую комплектацию). Силос для цемента необходимо подбирать из расчета двух суточного запаса по производительности. Для подачи цемента из силоса в дозатор цемента необходимо приобрести шнек нужной длины.
Силосы цемента, обвязка для силоса и шнеки всегда в наличии на складе в Златоусте! Производитель «SCUTTI» (Италия)
Дозировка цемента, воды и химических добавок производится с помощью блока дозаторов БД-45. С помощью шнека цемент подается в дозатор ДЦ-450 (максимальный предел взвешивания цемента 450 кг), в котором происходит дозация, по мере необходимости цемент сбрасывается в бетоносмеситель.
Вода дозируется с помощью дозатора воды на 250 литров, хим. добавка с помощью дозатора хим. добавки на 30 литров.
Время одного цикла 55…60 секунд, за один цикл изготавливается 0,8 куб \ м.
Возможна поставка бетонного завода в защитном покрытии цинк. Покрытие наносится методом холодного цинкования.
Особенности установки
- В базе мобильный бетонный завод «КОМПАКТ-45»
- Полный автомат «одна кнопка», двухвальный смеситель
- Нет необходимости в отдельном цехе и помещении
- Не требует дорогостоящего фундамента
- Высокая производительность
- Работа круглый год при любых температурах
Характеристики установки
- Производительность, куб. метров за час 35...45
- Режим работы автомат "одна кнопка"
- Двухвальный бетоносмеситель БП-2Г-1200с
- Бункера (кол-во х объем куб. м) 3 х 12
- Вместимость силоса (опция), тонн от 50
- Пневматика Camozzi
- Компрессор Abac
- Исполнение всесезонное
- Подача инертных в бетоносмеситель скиповая
- Общая мощность, не более кВт 58
- Затвор секторный, пневмоуправление
- Масса не более, кг 30000
- Высота, мм 9100
- Ширина, мм 4800
- Длина, мм 18120
Сертификаты
качества
Продукция
в наличии на складе
Развернутая комплектация
с ценами по каждой позиции
Мобильная бригада
пуско-наладки
оборудования
Свой автопарк
везем застрахованные
грузы
География поставок 2011-2016 гг.
Собственное производство позволяет нам обеспечивать
конкурентоспособные цены на продукцию, а складская база
позволяет нам гарантировать минимальные сроки
поставки продукции
Звоните, горячая линия в Казахстане
Наши менеджеры ответят на все Ваши вопросы с понедельника по пятницу:
с 06:00 до 17:00 (по московскому времени)
Адрес: 010000, Казахстан, Акмолинская область,
г. Нур-Султан, Акжол 47, оф. 32.
e-mail: info@zzbo.ru
Оставьте заявку
мы отправим Вам, цены,
условия и сроки поставки
Ответим в течении часа
Вам будут предложены индивидуальные
условия доставки и оплаты
