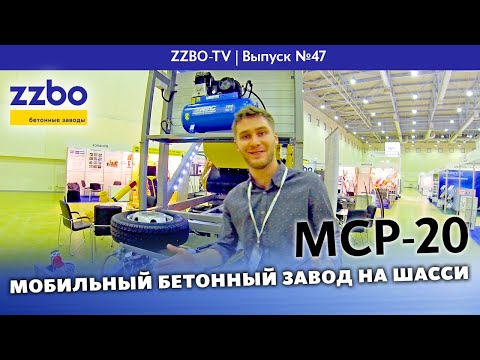

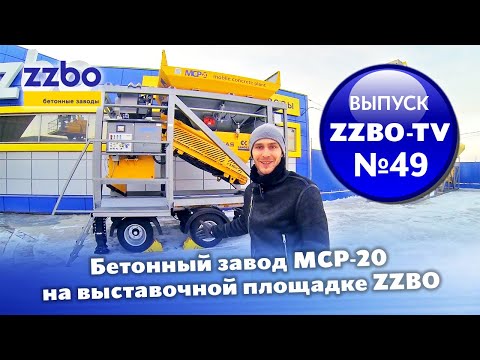

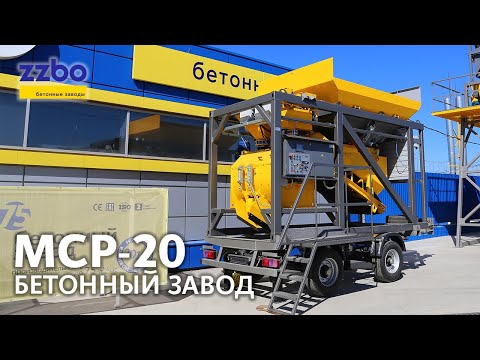

Приобъектный мобильный бетонный завод MCP-20, производительностью 20 м³ бетона за час работы.

Перевозка в 1-ом 20 тонном контейнере или 5 тонном грузовике. Габариты длина 4,4 метра, ширина 2 метра и высота в транспортном положении 2,4 метра. Вес 4 тонны.

Завод поставляется уже полностью готовым к работе, не требует настройки, наладки и подготовки фундамента.
Устанавливается на открытой площадке, на любую плотную поверхность без подготовки или любом помещении с высотой потолка не менее 4 метра.

Ввод в эксплуатацию — это подключение напряжения 380 вольт и подача водоснабжения. Занимает не более двух часов!

Принцип работы в автоматическом режиме:

• Инертные (песок, отсев, щебень и прочее), которые будут использоваться в производстве бетонараствора, распределяются по отсекам бункера инертных по наименованию. Количество бункеров равняется 2 шт. Таким же образом, распределяются по классу цемент в силосе, вода и добавочные вещества в расходные баки.
• После выбора определенного рецепта для приготовления бетона, вводится требуемый объем (м³). После этого установка приступает к производству.
• Инертные взвешиваются по отдельности по массе заданной в рецепте. Взвешивание происходит в результате открытия заслонок бункера инертных и высыпания их на весовой конвейер.
• Отдозированные инертные посредством весового конвейера подаются в бетоносмеситель.
• Цемент, вода и различные добавки подаются в соответствующие дозаторы, где взвешиваются в зависимости от рецепта, заданного в автоматизированной системе.
• После дозирования все составляющие бетонараствора по очереди, через заслонки дозаторов подаются в бетоносмеситель.
• Смесь из всех компонентов перемешивается в бетоносмесителе в течении определенного времени и в виде бетонараствора подается через сливной затвор смесителя.

Одновальный бетоносмеситель БП-1Г-500.

Объем 500 литров. Бетоносмеситель принудительного типа, одновальный. С горизонтальным расположением вала. Имеет 6 лопастей для перемешивания. Мощность привода смесителя 11 кВт. Вращение вала с частотой 30 оборотов в минуту.

Спицы типа «Кулак», регулировка вдоль вала. Лопасти толщиной 16 мм из износостойкого высокопрочного чугуна толщиной 16 мм, регулируемые. Позволяют настроить зазор.

Броня также из износостойкого чугуна толщиной 10 мм, сменная, крепится на болтах. Срок гарантии до износа не менее 2 лет или 40 000 кубов бетона.

Выгрузка производится через пневмозатвор.

За один цикл производится 0,33 м³ бетона. Цикл длится менее минуты. Таким образом 1 м³ бетона производится за три минуты работы установки МОБИЛ-20.

ZZBO – официальный дилер бетоносмесителей SICOMA в России и СНГ!
Возможна поставка бетонного завода с бетоносмесителем от производителя SICOMA.

Дозирующий бункер ДК-8.

Обладает большой вместимостью 8 м³ инертных материалов. Это два бункера объемом по 4 куба.
Отличительная особенность, это загрузка любым фронтальным погрузчиком с одной стороны бункера.
Большая загрузочная ширина бункеров — 2,9 метра
Не высокая загрузочная высота 2,8 метра, не требует изготовления дополнительного пандуса.
Конвейер снабжен шевронной лентой и футерованным барабаном.
Конвейер весовой, на подвесных тензодатчиках. Погрешность дозации 1%. Мощность привода конвейера 7,5 квт.
Бункера снабжены двумя задвижками на пневматике Camozzi и двумя вибраторами встряхивателя MVE 300/3.

Блок дозаторов БД-15.

Состоит из трех компонентов: дозатор цемента, дозатор воды и дозатор хим. добавки.
Дозатор цемента на 150 кг снабжен пневматической заслонкой Camozzi, и вибратором встряхивателем MVE 300/3. Дозатор весовой расположен на трех тензодатчиках.
Весовой дозатор воды на 75 литров, на трех высокоточных тензодатчкиках
Дозатор химии из нержавеющей стали. Дозатор химии и воды снабжены пневматическим клапаном для слива жидкости Camozzi.

Система сжатого воздуха компрессор B5200B/200 CT4

Состоит из поршневого компрессора Компрессор B5200B/200 CT4 и пневмосистемы. Производительность 530 литров в минуту, мощностью 3 Квт. Давление 10 атм. Компрессор уже встроен в раму и защищен от внешней среды и пыли.

Пульт управления ПАМ.

Работа по принципу нажатия одной кнопки, выбрать марку бетона – количество бетона и нажать пуск цикла! Контроллер и сенсорная графическая панель управления.

Производительность 20 м³/час  по готовому бетону (при непрерывном режиме работы, при рецептах с 2 компонентами заполнителя, 1 компонентом связующего (максимальной его массе 300 кг на 1 м³ бетона), при нормальной текучести, 5% влажности песка, соотношении вода/цемент равным 0,5, при 30 секундном перемешивании и положительной температуре окружающей среды.

Выдача готовой смеси – бадья

Характеристики установки

• Производительность, м³ за час 10...20
• Объем бункеров, м³ 8 (2 х 4)
• Бетоносмеситель БП-1Г-500S
• Общая мощность, кВт 27
• Напряжение, В 380
• Габариты базовой комплектации:
• Масса не более, кг 5380
• Габариты транспортные, мм 6600х2410х4070
• Высота загрузки бункеров, мм 2840
• Высота максимальная в рабочем положении, мм 4070
• Ширина, мм 2410
• Длина, мм 6600
