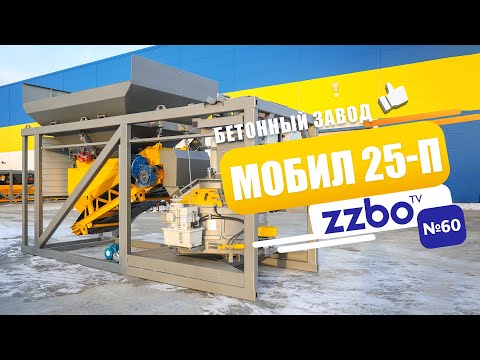

Приобъектный мобильный бетонный завод МОБИЛ-25П от ZZBO, производительностью до 25 м³ бетона за час работы с планетарным противоточным бетоносмесителем БПП-3В-375 объемом 375 литров с форсунками для подачи воды распылом.

МОБИЛ-25П рекомендован для работы в составе вибропрессового оборудования и для производства ЖБИ

Перевозка в одном 20-ти тонном контейнере или 5-ти тонном грузовике. Габариты длина 5,2 метра, ширина 2,2 метра и высота в транспортном положении 2,4 метра. Вес 4,2 тонны.

Завод поставляется уже полностью готовым к работе, не требует настройки, наладки и подготовки фундамента.
Устанавливается на открытой площадке, на любую плотную поверхность без подготовки или в любом помещении с высотой потолка не менее 4 метров.

Ввод в эксплуатацию — это подключение напряжения 380 вольт и подача водоснабжения. Занимает не более двух часов!

Принцип работы в автоматическом режиме по принципу «одна кнопка»:

• Инертные (песок, отсев, щебень и прочее), используемые в производстве бетонного раствора, распределяются по отсекам бункера инертных по наименованию. Количество бункеров равняется 2 шт. Таким же образом, распределяются по классу цемент в силосе, вода и добавочные вещества в расходные баки.
• После выбора определенного рецепта для приготовления бетона, вводится требуемый объем (м³). После этого установка приступает к производству.
• Инертные взвешиваются по отдельности, по массе заданной в рецепте. Взвешивание происходит в результате открытия заслонок бункера инертных и высыпания их на весовой конвейер.
• Отдозированные инертные посредством весового конвейера подаются в бетоносмеситель.
• Цемент, вода и различные добавки подаются в соответствующие дозаторы, где взвешиваются в зависимости от рецепта, заданного в автоматизированной системе.
• После дозирования все составляющие бетонораствора по очереди, через заслонки дозаторов, подаются в бетоносмеситель.
• Смесь из всех компонентов перемешивается в бетоносмесителе в течении определенного времени и в виде бетонораствора подается через сливной затвор смесителя.

Планетарный бетоносмеситель БПП-3В-375

Объем 375 литров. Бетоносмеситель принудительного типа, планетарный противоточный. Рабочие органы совершают сложное движение в тарельчатой емкости: смесительные валы и лопасти вращаются вокруг вертикального вала бетоносмесителя и относительно своей оси одновременно.

Перемешивание происходит двойными круговыми движениями лопастей, лопасти перекрывают все дно смесителя за 12 секунд.

Мощность привода смесителя 11 кВт.

Затвор открывается гидроцилиндром от гидростанции 3 кВт.

Броневые элементы корпуса бетоносмесителя выполнены из стали твердостью HRC58…60.

Лопасти бетоносмесителя выполнены из износостойкого чугуна твердостью HRC60…62.

Срок гарантии до износа не менее 2 лет или 40 000 кубов бетона.

За один цикл производится 0,25 м³ бетона. Цикл длится менее минуты. Таким образом 1 м³ бетона производится за 2,5 минуты работы установки МОБИЛ-25П.

При производстве сверхжестких бетонных смесей в составе вибропрессов — производительность 8…15м³\час.

ZZBO – официальный дилер бетоносмесителей SICOMA в России и СНГ!
Возможна поставка бетонного завода с бетоносмесителем от производителя SICOMA.

Дозирующий бункер ДК-8.

Обладает большой вместимостью — 8 м³ инертных материалов. Это два бункера объемом по 4 м³.
Отличительная особенность — это загрузка любым фронтальным погрузчиком с одной стороны бункера.
Большая загрузочная ширина бункеров — 2,9 метра
Не высокая загрузочная высота 2,8 метра, не требует изготовления дополнительного пандуса.
Конвейер снабжен шевронной лентой и футерованным барабаном.
Конвейер весовой, на подвесных тензодатчиках. Погрешность дозации 1%. Мощность привода конвейера 7,5 кВт.
Бункеры снабжены двумя задвижками на пневматике и двумя вибраторами встряхивателя MVE 300/3.

Блок дозаторов БД-15.

Состоит из трех компонентов: дозатор цемента, дозатор воды и дозатор хим. добавки.
Дозатор цемента на 150 кг снабжен пневматической заслонкой, и вибратором-встряхивателем MVE 300/3. Дозатор весовой расположен на трех тензодатчиках.
Весовой дозатор воды на 75 литров, на трех высокоточных тензодатчкиках.
Дозатор химии из нержавеющей стали. Дозатор химии и воды снабжены пневматическим клапаном для слива жидкости.

Система сжатого воздуха: компрессор СБ4/C-200.LB30-3.0

Состоит из итальянского поршневого компрессора СБ4/C-200.LB30-3.0 и пневмосистемы. Производительность 500  литров в минуту, мощностью 3 кВт. Давление 9 атм. Компрессор уже встроен в раму и защищен от внешней среды и пыли.

Пульт управления ПАМ 4.0 SCADA

Работа по принципу нажатия «одной кнопки», выбрать марку бетона, количество бетона и нажать «пуск цикла»! Контроллер и сенсорная графическая панель управления. На базе контроллера «Siemens».

Производительность до 25 м³/час  по готовому бетону (при непрерывном режиме работы, при рецептах с 2 компонентами заполнителя, 1 компонентом связующего (максимальной его массе 300 кг на 1 м³ бетона), при нормальной текучести, 5% влажности песка, соотношении вода/цемент равным 0,5, при 30 секундном перемешивании и положительной температуре окружающей среды.

Выдача готовой смеси – бадья

Характеристики установки

• Производительность, м³ за час 8...25
• Объем бункеров, м³ 8 (2 х 4)
• Планетарный противоточный бетоносмеситель БПП-3В-375
• Общая мощность, кВт 33,5
• Масса 4200 кг
• Напряжение, В 380
• Габариты транспортные, мм 2300х2300х5200
• Высота загрузки бункеров, мм 2840
• Высота максимальная в рабочем положении, мм 3200
• Ширина, мм 2214
• Длина, мм 5139
